主な機能と利点

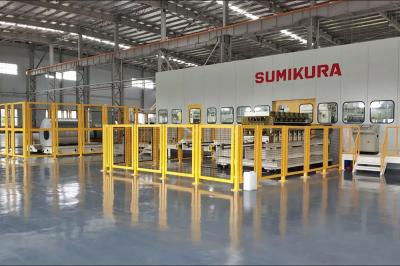

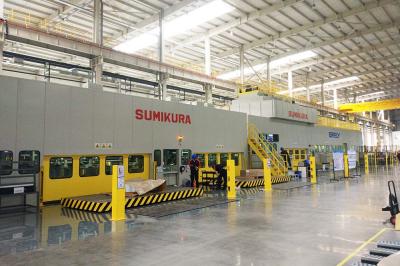

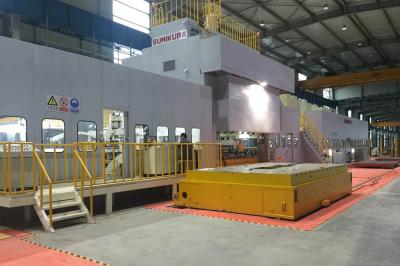

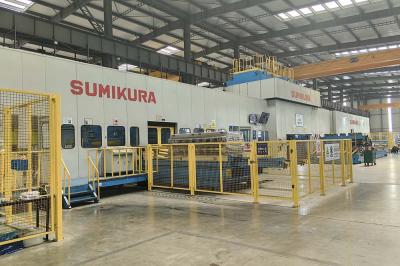

自動車内外板プレスブランキングラインは、自動車産業が要求する精度と表面品質を備えたコイルから大判シートを切断するために設計された特殊な生産システムです。これらのラインは、冷間圧延鋼 (CRS)、熱間圧延鋼 (HRS)、アルミニウムを加工することができ、自動車のボディ パネルの内外装に使用されるあらゆる材料をカバーしています。最大 800 トンのプレス能力と 5,200 × 2,750 mm の最大シート サイズを備え、最終的な自動車部品にプレス加工する準備ができているフラット ブランクを製造するために必要な力と精度を提供します。

主な機能と利点

多彩な材料加工:0.2mmから3mmまでの厚さのCRS、HRS、アルミニウムに対応し、自動車の軽量化と構造化の両方のニーズに応えます。

大容量プレスシステム:最大800トンのプレス力により、大判で厚い材料でもバリのない正確な切断が可能です。

大きなシート寸法:幅300mmから2,080mmまで、長さ300mmから6,000mmまで対応し、幅広い車両パネルサイズに適しています。

高速動作:最大65ストローク/分(SPM)に対応し、スループットを最大化します。

デュアルスタッキングシステム:磁気および真空スタッキングシステムにより、鉄材料と非鉄材料の両方の正確なシート位置合わせと安全な取り扱いが保証されます。

表面保護：非接触真空システムと慎重に制御されたシート転写により、傷やエッジの損傷が防止され、クラス A の表面品質が保証されます。

自動化の統合:シートの長さの自動設定、コイルの供給、スタッキングにより、オペレーターの介入とダウンタイムが最小限に抑えられます。

頑丈な構造:長寿命でメンテナンスの必要性が低い連続大量生産用に構築されています。

技術仕様

材料の種類:CRS / HRS / アルミニウム

プレス容量:最大800トン

最大シートサイズ:5,200 × 2,750 mm

材料幅:300 – 2,080 mm

材料の長さ:300 – 6,000 mm

厚さの範囲:0.2 – 3.0 ミリメートル

ライン速度:最大65 SPM

スタッキングシステム:さまざまな材料と表面保護要件に対応する磁気および真空スタッキング

商品説明

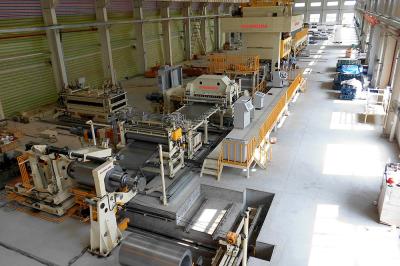

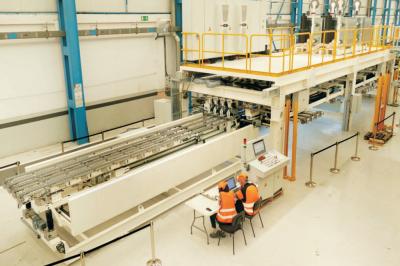

生産プロセスは、コイルの装填と精密レベリングユニットへの供給から始まり、平坦度を確保し、内部応力を排除します。次に、水平にされたシートをプレス領域に正確に配置し、そこでブランキングダイが材料を必要な形状に切断します。材料に応じて、磁気または真空スタッキングシステムを使用して、表面に損傷を与えることなく完成したブランクを輸送および積み重ねます。自動化システムは、事前に設定された生産データに基づいて、コイルの取り扱い、長さ調整、プレス同期、スタッキングをすべて制御します。これにより、手動調整が最小限に抑えられ、運用効率が最大化されます。ガードや自動シートハンドリングなどの安全機能により、高速でも安全な作業環境を確保します。

アプリケーションと産業

これらの行は、主に次の場所で使用されます。

自動車製造:車体外装パネル(ドア、ボンネット、屋根、フェンダー)および内側構造パネル(床、補強部品)の製造。

自動車 Tier-1 サプライヤー:OEM にすぐにスタンプできるブランクを供給します。

金属サービスセンター:自動車グレードのスチールおよびアルミニウムコイルの精密ブランキングサービスを提供します。

対象顧客

自動車のインナーおよびアウターボードプレスブランキングラインは、次の用途に最適です。

品質を管理し、サプライチェーンへの依存を減らすために、社内のブランキング能力を求める自動車OEM。

大判で高精度のブランクを製造するTier-1およびTier-2の自動車サプライヤー。

自動車の表面品質と寸法公差を満たすための機能の拡張を目指すサービスセンター。
