主な機能と利点

ケイ素鋼スリットライン電磁鋼(ケイ素鋼)を精密な細いストリップに切断するために特別に設計された高度なコイル加工システムです。これらのラインは、電気および変圧器鋼業界にとって重要な最高のエッジ品質、表面完全性、寸法精度を維持するように設計されています。最大 300 m/min の速度と最大 800 m/min の高度なバックテンション制御システムにより、スムーズなストリップ処理と一貫した切断性能を保証します。このラインは、自動化、ロボット工学、安全性を重視した人間工学を統合し、最も厚くて硬いグレードのケイ素鋼であっても、手作業を減らしながら生産性を最大化します。

主な機能と利点

高速機能:最大300 m/minで動作し、最大800 m/minの速度で動作できるバックテンション装置により、最適なコイル巻線制御が可能です。

精密スリット:ダブルスリッターと回転式改札口の構成は、高圧ツーリングロックと組み合わせることで、完全に位置合わせされ、バリのないエッジを保証します。

フェルトパッドなしの背中のテンション:張力制御に駆動ローラーまたはベルトブライドルシステムを利用し、敏感な電磁鋼帯の表面仕上げを維持します。

自動工具交換:社内で設計されたロボットスリッターヘッドツーリング交換システムは、ナイフの洗浄やエッジ検査など、セパレーターアーバーとスリッターヘッドの交換を迅速かつ安全に処理します。

完全自動セットアップ:ラインコンポーネントは、上位レベルのITシステムからの生産データに基づいて自動的に構成されるため、手動調整が不要になり、再現性のある精度が確保されます。

高速ストリップスレッディングとスクラップ除去:統合されたねじ切りソリューションと迅速なスクラップセクションにより、コイルの迅速なセットアップと、欠陥のあるストリップ長や余分なストリップの効率的な除去が可能になります。

柔軟なパッケージングオプション:オフラインのODバンディングは、手動、半自動、または全自動で実行でき、スリットコイルはさまざまな自動化レベルでパッケージ化およびパレット化できます。

安全性と人間工学:オペレーターの健康を念頭に置いて設計されており、重くて厚いストリップであっても、手作業によるストリップの取り扱いは必要ありません。メンテナンスアクセスは、安全性と容易さのために最適化されています。

高い表面品質:精密なスリットヘッドとクリーンなバックテンション制御により、スリットストリップは傷やへこみなく電気的および美的特性を維持します。

技術仕様

ライン速度:0 – 300 m/min (スリット作業)

バックテンション容量:最大800 m/min

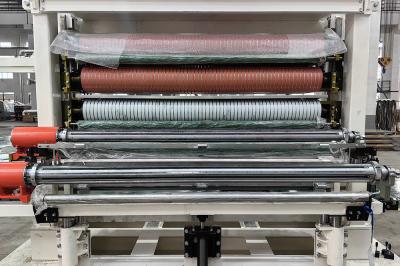

テンションユニットタイプ:フェルトプレート、ベルトブライドル、またはドリブンロール

スリッター構成:ダブルスリッター/回転式改札口

オートメーション：ロボットによる工具交換、自動コンポーネントセットアップ、統合されたスクラップ除去

パッケージング：ODバンディング(手動、半自動、自動)、コイルパッキング、パレタイジング

安全システム:ストリップの手動取り扱いが不要で、人間工学に基づいたメンテナンスアクセスが可能

商品説明

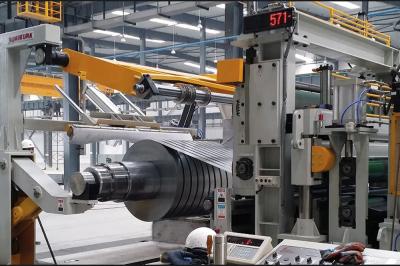

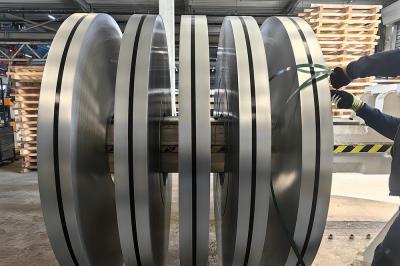

このプロセスは、ケイ素鋼コイルをアンコイラーにロードすることから始まり、そこでしっかりとクランプされ、ねじ切りの準備が整います。ストリップは張力制御ユニット (フェルト プレート、ベルト ブライドル、またはローラー タイプ) を通過し、スリッター ヘッドに入る前に一定の張力を確保します。高圧システムでロックされた高精度ナイフは、必要な幅に応じてストリップを複数の狭いコイル(マルチ)に切断します。バックテンション装置は、しっかりと均一な巻線を維持し、表面欠陥を排除します。セパレーターアーバーは、完成したコイルに巻き戻される前に、スリットストランドを整理します。ロボット システムは、オペレーターの介入なしに、工具を迅速に交換し、ナイフを洗浄し、エッジを検査できます。スクラップ管理システムは、不要なストリップセクションを効率的に除去します。最後に、完成したスリットコイルは梱包およびパレタイジングステーションに移され、バンディング、ラベル貼り、保管または出荷が行われます。

アプリケーションと産業

ケイ素鋼スリットラインは、次の分野で広く使用されています。

変圧器製造– 厳しい公差と高い表面品質要件を備えたコアラミネーションを処理します。

電気機器製造– モーター、発電機、高効率電気機械用のスリットストリップを製造します。

自動車部門– ハイブリッド車および電気自動車のモーター用の電磁鋼板の加工。

鉄鋼サービスセンター– 電磁鋼板のサプライヤーおよびメーカーに精密スリッター サービスを提供します。

対象顧客

これらのラインは、次の要求を持つ企業に最適です。

電気/ケイ素鋼の一貫した高品質スリット

自動化によるダウンタイムを最小限に抑えた高い生産性

人間工学に基づいた安全な操作と手作業の削減

表面仕上げの保存により、優れた電気的性能を実現

最新のIT主導の本番環境への統合
